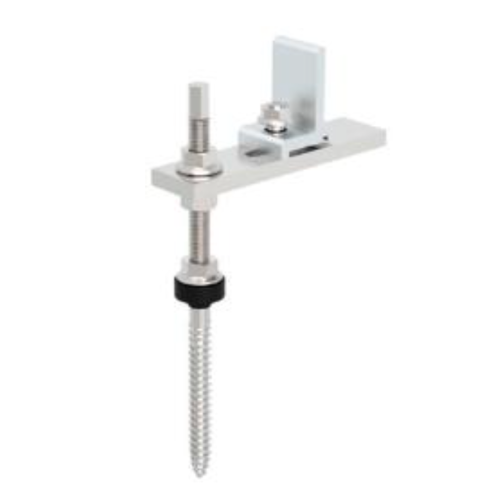

Конструкція анкерного набору 200мм кріплення профілю на металочерепицю (ST6)

Анкер для кріплення монтажної конструкції сонячної панелі до даху.

Набір містить:

• 1 x M10 x 200 мм гвинт з нержавіючої сталі (SUS304), з шестигранною головкою та подвійною різьбою

• 2 гайки M10 з нержавіючої сталі (SUS304), з фланцем

• 1 гайка M10 з нержавіючої сталі (SUS304)

• 1 шайба з нержавіючої сталі (SUS304)

• 1 х прокладка Φ 24 x 13,5 гума (EPDM)

• 1 x кронштейн для алюмінієвого профілю (AL6005)
• 1 x пружина з нержавіючої сталі (SUS301)
• 1 гвинт з квадратним шийкою M8 x 30 з нержавіючої сталі (SUS304)
• 1 гайка M8 з нержавіючої сталі (SUS304), з фланцем

Завантажити технічний лист 1 (якір)

Завантажити технічний паспорт 2 (підтримка профілю)
